Cum funcționează tehnologia dușului cu aer în cameră curată și cum îi puteți maximiza eficiența?

Ce este un duș cu aer în cameră curată?

A duș cu aer în cameră curată este un pasaj autonom, închis, instalat la intrarea într-o cameră curată. Funcția sa principală este de a elimina contaminarea cu particule - praf, scame, păr, fulgi de piele și alte particule în aer - de la personal și echipamente înainte de a intra în mediul controlat. Dușul de aer realizează acest lucru direcționând jeturi de mare viteză de aer filtrat cu HEPA sau ULPA către persoana sau obiectul care trece prin, dislocând particulele legate de suprafață și transportându-le prin grilele de aer retur conectate la sistemul de filtrare.

Dușurile de aer servesc ca o barieră critică de control al contaminării în industriile în care chiar și particulele microscopice pot cauza defecte ale produsului, funcționarea defectuoasă a echipamentului sau defecțiuni ale procesului. Uzinele de fabricare a semiconductoarelor, suitele de producție farmaceutică, laboratoarele de biotehnologie, zonele de asamblare a componentelor aerospațiale și unitățile de producție de dispozitive medicale se bazează pe dușurile de aer ca parte a strategiei lor de management al contaminării. Fără acest pas de decontaminare, fiecare persoană care intră într-o cameră curată ar aduce cu ea mii până la milioane de particule pe minut aruncate în mod natural din îmbrăcăminte și piele.

Tehnologia de bază din spatele sistemelor de duș cu aer

Tehnologia din interiorul unui duș cu aer în cameră curată este mai sofisticată decât sugerează aspectul său simplu de carcasă. Mai multe sisteme integrate lucrează împreună pentru a obține o îndepărtare eficientă a particulelor într-un timp tipic de ciclu de 15 până la 30 de secunde.

Filtrare HEPA și ULPA

Fundamentul performanței dușului cu aer este calitatea filtrării. Filtrele de aer cu particule de înaltă eficiență (HEPA) captează cel puțin 99,97% din particule la 0,3 micrometri în diametru - cea mai penetrantă dimensiune a particulelor pentru mediile de filtrare fibroase. Filtrele de aer cu penetrare ultra-scăzută (ULPA) oferă performanțe și mai mari, captând 99,9995% din particule la 0,12 micrometri. Alegerea între HEPA și ULPA depinde de clasificarea de curățenie a camerei curate țintă. Mediile ISO Clasa 5 și mai sus utilizează de obicei filtrarea HEPA în dușurile lor de aer, în timp ce fabricile de semiconductori ISO Clasa 3 și Clasa 4 pot specifica ULPA pentru a se potrivi cerințelor stricte de control al particulelor din procesele lor de producție.

Integritatea filtrului este primordială. O singură scurgere orificiu de stifturi sau etanșarea filtrului deteriorată poate permite aerului nefiltrat să ocolească în întregime mediul, făcând sistemul de filtrare ineficient. Acesta este motivul pentru care filtrele de duș de aer sunt testate folosind scanări fotometru cu aerosoli în timpul punerii în funcțiune și la intervale regulate de service, folosind aerosoli de provocare cu ftalat de dioctil (DOP) sau polialfaolefină (PAO) pentru a verifica dacă nu există scurgeri de bypass în jurul cadrului filtrului sau garniturii.

Design duze de aer de mare viteză

Dușurile cu aer furnizează aer filtrat printr-o serie de duze dispuse pe pereții laterali, pe tavan sau pe podeaua incintei. Viteza duzei este un parametru definitoriu de performanță: majoritatea specificațiilor dușului de aer necesită viteze ale jetului de aer între 20 și 30 de metri pe secundă (aproximativ 4.000 până la 6.000 de picioare pe minut) la ieșirea duzei. Acest curent de aer de mare viteză creează o forță aerodinamică suficientă pentru a depăși forțele adezive care leagă particulele de suprafețele țesăturilor, ridicându-le în fluxul de aer și transportându-le către grilajele de aer de retur.

Orientarea și aranjarea duzelor afectează în mod semnificativ cât de uniform jeturile de aer acoperă persoana din duș. Modelele moderne de duș cu aer folosesc duze reglabile, rotative sau oscilante care mătură jetul de aer peste corp, în loc să direcționeze un flux fix într-un singur punct. Unele modele avansate încorporează cicluri programabile de rotație a duzelor care alternează direcția jetului de mai multe ori în timpul unui singur ciclu de decontaminare, asigurând că zonele de țesătură pliate, mânecile și spatele îmbrăcămintei primesc un impact adecvat de aer. Distanța dintre duze trebuie, de asemenea, optimizată, astfel încât acoperirea să fie continuă, fără zone moarte în care particulele ar putea rămâne nederanjate.

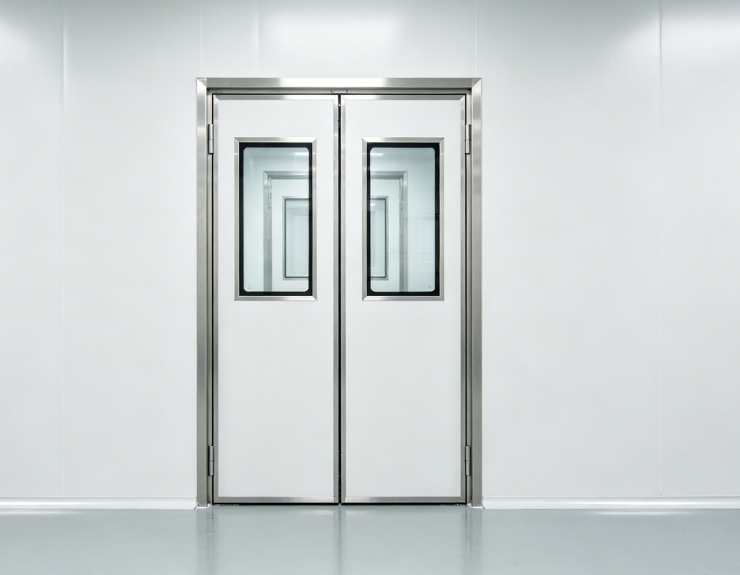

Sistem de uși interblocate

O caracteristică fundamentală de siguranță și control al contaminării pentru fiecare duș cu aer este sistemul de ușă interblocat. Ușa de intrare și ușa de ieșire a dușului cu aer sunt interblocate electronic, astfel încât ambele să nu poată fi deschise simultan. Acest lucru previne crearea unei căi directe a fluxului de aer între coridorul necontrolat și interiorul camerei curate - un scenariu care ar permite aerului contaminat să curgă direct în spațiul controlat. Interblocarea asigură, de asemenea, că ciclul de decontaminare se încheie până la finalizare înainte ca ușa de ieșire să se elibereze, împiedicând personalul să scurteze procesul. Sistemele de interblocare sunt de obicei controlate de un controler logic programabil (PLC) și pot fi integrate cu sisteme de control al accesului care înregistrează timpii de intrare și datele ciclului.

Factori care determină eficiența dușului cu aer

Eficiența într-un context de duș de aer înseamnă procentul de particule legate de suprafață eliminate cu succes din personal în timpul unui singur ciclu de decontaminare. Niciun duș de aer nu realizează o îndepărtare de 100% - unele particule rămân prinse în pliurile țesăturii sau în zone cu impact insuficient de aer - dar sistemele bine proiectate care funcționează în condiții corecte pot atinge eficiențe de îndepărtare de 80% până la 95% pentru particulele mai mari de 0,5 micrometri. Mai multe variabile au un impact direct și măsurabil asupra acestei cifre.

Opțiuni de configurare a dușului de aer și criterii de selecție

Dușurile de aer sunt disponibile într-o gamă de configurații pentru a se potrivi diferitelor structuri ale instalațiilor, cerințelor de debit și clasificărilor camerelor curate. Selectarea configurației potrivite necesită evaluarea atât a constrângerilor fizice ale locului de instalare, cât și a cerințelor de control al contaminării ale mediului țintă.

Configurații pentru o singură persoană vs. tunel

Dușurile cu aer pentru o singură persoană sunt cea mai comună configurație și sunt concepute pentru a procesa câte un pasager la un moment dat într-o carcasă compactă care măsoară de obicei 900 mm lățime pe 900 mm adâncime. Sunt potrivite pentru instalațiile cu trafic moderat de personal, unde timpul de ciclu nu creează un blocaj. Dușurile de aer în stil tunel sunt incinte alungite care pot găzdui mai multe persoane simultan sau permit trecerea cărucioarelor și a echipamentelor. Configurațiile tunelului sunt utilizate în medii cu debit mare, cum ar fi fabricile mari de producție farmaceutică, unde zeci de personal ar putea avea nevoie să intre sau să iasă din camera curată într-o fereastră scurtă. Unele modele de tunel încorporează fluxul de aer continuu mai degrabă decât cicluri discrete, permițând personalului să treacă printr-un ritm controlat fără oprire.

Aranjamentele duzelor pentru tavan, perete și podea

Dispunerea duzelor determină suprafețele corpului care primesc impact direct de aer. Configurațiile duzelor laterale sunt standard în majoritatea dușurilor de aer pentru personal și vizează trunchiul, brațele și picioarele. Aranjamentele duzelor de tavan sunt utilizate în dușurile de aer ale echipamentelor unde un flux de aer de sus în jos curăță eficient suprafețele orizontale, cum ar fi blaturile cărucioarelor și carcasele echipamentelor. Sistemele combinate cu duze pe toate cele trei suprafețe – pereți, tavan și podea – oferă cea mai cuprinzătoare acoperire și sunt specificate pentru aplicații critice în care până și partea inferioară a încălțămintei și a roților echipamentelor trebuie decontaminată înainte de intrarea în camera curată.

Cerințe de întreținere pentru eficiență susținută

Un duș de aer care nu este întreținut corespunzător își va pierde treptat eficacitatea de decontaminare, adesea fără nicio indicație externă evidentă că performanța s-a degradat. Un program structurat de întreținere este esențial pentru a se asigura că sistemul continuă să îndeplinească specificațiile de proiectare pe toată durata de viață a acestuia.

• Monitorizarea presiunii diferenţiale a filtrului: un manometru magnetic sau un traductor electronic de presiune măsoară căderea de presiune pe filtrul HEPA sau ULPA. Pe măsură ce filtrul se încarcă cu particule captate în timp, căderea de presiune crește. Când presiunea diferențială atinge pragul de înlocuire al producătorului - de obicei 250 Pa pentru filtrele HEPA - filtrul trebuie înlocuit pentru a restabili volumul de aer proiectat și viteza duzei.
• Verificarea vitezei duzei: viteza aerului la fiecare duză trebuie măsurată cu un anemometru calibrat cel puțin o dată pe an sau după orice înlocuire a filtrului sau întreținere a suflantei. Orice duză care furnizează mai puțin decât viteza minimă specificată trebuie inspectată pentru blocaj, aliniere greșită sau scurgeri în conducta din amonte.
• Testarea integrității filtrului: Testarea de provocare a aerosolilor folosind PAO sau DOP trebuie efectuată după fiecare înlocuire a filtrului și cel puțin anual în timpul funcționării, pentru a verifica dacă nu s-a dezvoltat nicio scurgere de derivație în jurul ramelor filtrului sau a garniturilor.
• Testarea funcției de blocare a ușii: sistemul de uși interblocate trebuie testat funcțional la fiecare vizită de întreținere programată pentru a confirma că ușile de intrare și de ieșire nu pot fi deschise simultan și că temporizatorul ciclului previne eliberarea prematură a ușii de ieșire.
• Curățarea suprafețelor interioare: pereții, podeaua și tavanul cabinei de duș cu aer acumulează particule captate în timp. Ștergerea regulată cu un dezinfectant adecvat compatibil cu camera curată previne reantrenarea particulelor și menține un mediu igienic în incintă în conformitate cu cerințele de control al contaminării camerei curate.
• Inspecția motorului suflantei și curelei: suflantul centrifugal care conduce aerul prin sistemul de filtru și duză trebuie inspectat pentru tensiunea curelei, starea rulmenților și vibrații la fiecare interval de întreținere programat. O suflantă defectă oferă un flux de aer redus, compromițând direct viteza duzei și performanța de decontaminare.

Integrare cu protocoale de îmbrăcăminte pentru camerele curate

Un duș cu aer nu funcționează izolat - eficacitatea sa depinde în mod fundamental de calitatea protocolului de îmbrăcăminte care îl precede. Personalul care intră în dușul de aer purtând haine de stradă sau îmbrăcăminte necorespunzătoare pentru camera curată va elimina mult mai multe particule decât poate elimina dușul de aer, indiferent de cât de bine este proiectat și întreținut sistemul în sine. Dușul de aer ar trebui să fie poziționat ca etapă finală într-o secvență de îmbrăcăminte în mai multe etape, nu ca un substitut pentru halatul adecvat.

O secvență de halat și duș cu aer structurată corect pentru o cameră curată din clasa 7 farmaceutică ISO urmează de obicei această ordine: îndepărtați hainele de stradă și depozitați într-un dulap; purtați lenjerie sau salopetă spălate în cameră curată; mutați-vă în camera de toaletă și îmbrăcați costumul de cameră curată, gluga, mănuși și huse de pantofi în ordinea corectă; efectuați igiena mâinilor; și apoi intrați în dușul de aer pentru decontaminarea finală înainte de accesul la camera curată. Fiecare pas din această secvență reduce sarcina de particule pe care trebuie să o suporte dușul de aer, făcând sistemul general de control al contaminării mai eficient decât ar putea realiza orice măsură singură.

Progrese în tehnologia dușului cu aer

Sistemele moderne de duș cu aer au evoluat mult dincolo de simplele ansambluri suflantă-filtru-duză. Câteva progrese tehnologice îmbunătățesc atât eficiența decontaminării, cât și inteligența operațională a instalației în proiectarea dușului cu aer.

• Integrarea numărării particulelor: unele dușuri de aer avansate încorporează un contor de particule optice care prelevează aerul din interiorul incintei în timpul și după ciclul de decontaminare. Dacă la sfârșitul ciclului sunt detectate numărătoare de particule peste un prag stabilit, sistemul prelungește automat durata ciclului în loc să permită accesul, oferind o măsură directă, în timp real, a succesului decontaminarii.
• Controlul suflantei cu variator de frecvență (VFD): VFD-urile permit ca viteza motorului suflantei – și, prin urmare, viteza aerului duzei – să fie controlată și reglată cu precizie în funcție de aplicație. Acest lucru permite funcționarea eficientă din punct de vedere energetic în perioadele cu trafic redus și viteza maximă în timpul ferestrelor critice de mare capacitate.
• Conectivitate IoT și monitorizare de la distanță: sistemele de duș cu aer în rețea pot transmite presiunea diferențială a filtrului, datele de numărare a ciclurilor, starea de blocare a ușii și condițiile de alarmă către un sistem de management al clădirii (BMS) sau către o platformă dedicată de monitorizare a camerei curate, permițând programarea predictivă a întreținerii și documentarea conformității fără vizite manuale de inspecție.
• Integrarea dezinfectării UV-C: unele dușuri de aer farmaceutice și biotehnologice încorporează acum lămpi germicide UV-C care se activează în timpul ciclului de decontaminare pentru a asigura reducerea microbiană simultană împreună cu îndepărtarea particulelor - abordând atât vectorii de contaminare chimică, cât și biologică într-o singură etapă de intrare.
