De ce sunt panourile sandwich pentru camere curate soluția preferată pentru perete și tavan pentru mediile controlate?

Ce este un panou sandwich pentru cameră curată?

A panou sandwich camera curata este un panou de construcție prefabricat, cu mai multe straturi, conceput special pentru utilizare în medii controlate în care contaminarea prin aer, stabilitatea temperaturii, igiena și integritatea structurală trebuie să fie menținute la standarde stricte. Panoul este alcătuit din două foi rigide de fațare exterioară - de obicei oțel galvanizat, oțel inoxidabil sau aluminiu - lipite de un material de miez izolator care oferă performanță termică, amortizare acustică și rigiditate structurală într-un singur element compozit. Rezultatul este un sistem autoportant de perete, tavan sau compartimentare care poate fi instalat rapid și reconfigurat pe măsură ce cerințele instalației se modifică, fără a compromite controalele de mediu care definesc o cameră curată funcțională.

Ceea ce distinge un panou sandwich pentru cameră curată de panourile sandwich arhitecturale standard este precizia cu care fiecare material, îmbinare, finisaj și toleranță dimensională este specificat și controlat. Într-un mediu de cameră curată – indiferent dacă este clasificat de la ISO 1 la ISO 9 conform standardului ISO 14644, sau la GMP Grade A până la D, așa cum este cerut de organismele de reglementare farmaceutică – anvelopa clădirii nu este doar structurală. Este o componentă activă a sistemului de control al contaminării. Fiecare suprafață trebuie să reziste creșterii microbiene, să nu elimine particule, să reziste la curățarea chimică frecventă și să mențină stabilitatea dimensională sub diferențele de presiune pozitivă care împiedică pătrunderea contaminanților. Panourile standard de constructii destinate cladirilor industriale sau comerciale nu pot satisface aceste cerinte, tocmai de aceea panoul sandwich camera curata exista ca o categorie distincta de produse.

Construcția unică cu mai multe straturi care deosebește aceste panouri

Caracteristica definitorie a unui panou sandwich pentru cameră curată este construcția sa compozită, care integrează mai multe funcții de performanță într-un singur panou cu grosimea de obicei cuprinsă între 50 mm și 150 mm. Fiecare strat al panoului contribuie cu un set specific de proprietăți, iar interacțiunea dintre straturi este proiectată pentru a produce un profil de performanță combinat pe care niciun material nu l-ar putea atinge singur.

Foi de acoperire exterioară

Foile de față interioare și exterioare formează suprafețele vizibile și funcționale ale panoului. Pentru aplicațiile camerelor curate, acestea sunt cel mai frecvent fabricate din oțel galvanizat prevopsit cu un strat de poliester, epoxidic sau PVDF aplicat pe suprafața orientată către cameră. Sistemul de acoperire trebuie să fie neporos, rezistent chimic și capabil să reziste curățării repetate cu alcool izopropilic, vapori de peroxid de hidrogen, hipoclorit de sodiu și alți dezinfectanți agresivi utilizați în mediile de producție farmaceutice și semiconductoare. Fețele din oțel inoxidabil – de obicei gradul 304 sau 316L – sunt specificate pentru cele mai solicitante aplicații, cum ar fi zonele de producție farmaceutică aseptică sau camerele curate de procesare a alimentelor, unde sunt necesare rezistență superioară la coroziune și capacitatea de a fi lustruit prin electroși până la un finisaj aproape de oglindă. Paretele din aluminiu sunt folosite acolo unde reducerea greutății este o prioritate, fără a sacrifica rezistența la coroziune.

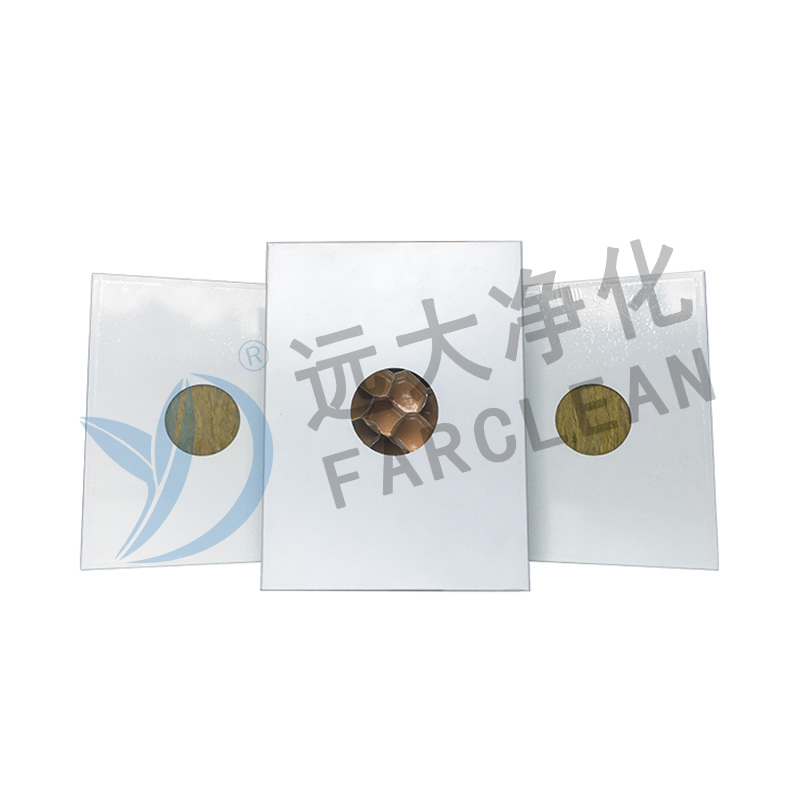

Materiale de bază izolatoare

Materialul de bază ocupă zona centrală a panoului și este responsabil pentru izolarea termică, performanța acustică, rezistența la foc și o parte semnificativă a rigidității structurale a panoului. Panourile sandwich pentru cameră curată sunt produse cu mai multe tipuri de miez, fiecare potrivit pentru diferite priorități de performanță. Miezurile de vată minerală (vată de rocă) oferă o rezistență excelentă la foc - obținând clasificări incombustibile conform EN 13501-1 - și sunt specificate în unitățile farmaceutice și spitalele unde reglementările de siguranță la incendiu sunt cele mai stricte. Miezurile din spumă de poliuretan (PUR) și poliizocianurat (PIR) oferă valori superioare de izolare termică (coeficienți lambda mai mici) pentru aceeași grosime a panoului, făcându-le alegerea preferată în cazul în care eficiența energetică și precizia controlului temperaturii sunt motoarele principale. Miezurile din aluminiu sau hârtie tip fagure asigură un raport rezistență-greutate excepțional pentru panourile de tavan în care este necesară o capacitate portantă structurală fără a adăuga greutate excesivă structurii de susținere.

Etanșeitatea și integritatea presiunii: un diferențiator critic

Una dintre cerințele cele mai exigente din punct de vedere tehnic pentru anvelopa unei clădiri de cameră curată este etanșeitatea la aer. Camerele curate sunt menținute la o presiune pozitivă a aerului în raport cu spațiile adiacente mai puțin controlate, creând o diferență de presiune care încearcă continuu să forțeze aerul - și orice contaminanți pe care îi transportă - spre exterior prin orice gol, îmbinare sau penetrare în anvelopă. Dacă sistemul de panouri permite scurgeri de aer, diferența de presiune este compromisă și strategia de control al contaminării eșuează, indiferent de cât de puternic este sistemul HVAC și de filtrare.

Panourile sandwich pentru cameră curată răspund acestei cerințe printr-un sistem de îmbinări de blocare proiectat cu precizie. Panourile se conectează între ele și la elementele structurale ale cadrului prin îmbinări cu lambă și canelura sau cu camă de blocare care sunt sigilate cu perle continue de etanșant aprobat - de obicei pe bază de silicon sau poliuretan - aplicate în timpul instalării. Geometria îmbinării este proiectată pentru a se adapta la dilatarea termică și la mișcarea structurală minoră fără a rupe etanșarea, menținând etanșeitatea la aer pe toată durata de viață a instalației. Îmbinările interioare de colț, joncțiunile dintre tavan și perete și pătrunderi pentru servicii - conducte electrice, conducte, conducte HVAC - toate necesită piese de finisare proiectate special și sisteme de garnituri care mențin integritatea presiunii anvelopei în fiecare punct de tranziție.

Testarea scurgerilor de aer după instalare, folosind metode de presurizare bazate pe EN 13829 sau standarde echivalente, este o practică standard în punerea în funcțiune a camerelor curate din industria farmaceutică și a semiconductorilor pentru a verifica dacă anvelopa așa cum a fost construită îndeplinește clasa de etanșeitate specificată înainte de începerea validării operaționale. Sistemele de panouri sandwich pentru cameră curată de la producători de renume sunt proiectate și testate pentru a obține cele mai scăzute clasificări de scurgeri disponibile în conformitate cu aceste standarde.

Design igienic al suprafeței și prevenirea eliminării particulelor

Caracteristicile suprafeței unui panou sandwich pentru cameră curată sunt proiectate cu o specificitate care nu are paralele cu produsele standard pentru construcții. Fiecare decizie de proiectare - de la chimia acoperirii feței panoului până la profilul garniturii îmbinării - este luată cu scopul de a minimiza generarea de particule, de a preveni colonizarea microbiană și de a facilita curățarea și dezinfecția eficientă.

• Suprafețe netede, neporoase: Suprafața orientată spre încăpere a unui panou de cameră curată trebuie să aibă o rugozitate suficient de scăzută pentru a preveni blocarea particulelor și formarea de biofilm. Panourile de oțel acoperite ating de obicei valori de rugozitate a suprafeței de Ra 0,8 µm sau mai bune, în timp ce oțelul inoxidabil electrolustruit poate atinge Ra 0,2 µm. Aceste suprafețe netede permit soluțiilor dezinfectante să aibă un contact uniform cu întreaga suprafață în timpul ciclurilor de curățare, fără a lăsa niște adâncituri microscopice unde microorganismele se pot adăposti.
• Colțuri interioare acoperite: Colțurile interne în unghi drept între pereți și podele și între pereți și tavane sunt imposibil de curățat complet și acumulează particule în zonele moarte care sunt protejate de fluxul de aer. Sistemele de panouri sandwich pentru cameră curată încorporează secțiuni de colț preformate, de obicei cu o rază de 50 până la 100 mm, care elimină colțurile interioare ascuțite în întreaga unitate, permițând echipamentului de curățare să ajungă la orice suprafață fără întrerupere.
• Suprafața panoului și dispozitivele de fixare încastrate: Elementele de fixare proeminente, capetele de șuruburi expuse și discontinuitățile suprafeței generează turbulențe în modelele de flux de aer laminar pe care camerele curate le folosesc pentru a îndepărta particulele din zonele critice de lucru. Panourile camerei curate sunt fixate folosind sisteme de fixare ascunse sau încastrate care mențin o față plată, neîntreruptă, păstrând tiparele previzibile ale fluxului de aer de care depinde controlul contaminării.
• Rezistența chimică a acoperirilor: Învelișul de suprafață trebuie să reziste la degradare - inclusiv bășici, cretare și schimbare de culoare - atunci când este expus la întreaga gamă de agenți de curățare și dezinfectanți utilizați în instalație pe parcursul duratei sale de funcționare. Acoperirile PVDF oferă cel mai larg spectru de rezistență chimică și cea mai lungă durată de viață, făcându-le specificația de alegere pentru instalațiile cu protocoale de curățare agresive.

Compararea tipurilor de miez de panouri sandwich pentru camere curate

Selectarea corectă a materialului de miez este una dintre deciziile cele mai importante în specificațiile panourilor camerei curate. Următorul tabel oferă o comparație structurată a principalelor opțiuni de bază pentru a sprijini selecția în cunoștință de cauză pe baza priorităților specifice proiectului:

Flexibilitate modulară și reconfigurabilitate

Una dintre caracteristicile cele mai valoroase și semnificative din punct de vedere comercial ale sistemului de panouri sandwich pentru cameră curată este modularitatea sa inerentă. Spre deosebire de carcasele tradiționale pentru camere curate din construcții umede, construite din blocuri tencuite sau beton turnat - care sunt efectiv permanente odată construite - o cameră curată cu panouri sandwich poate fi dezasamblată, extinsă, redusă sau mutată cu o fracțiune din timpul, costul și întreruperile necesare pentru modificarea unei structuri convenționale.

Panourile sunt fabricate la lățimi standard - de obicei 600 mm, 1.000 mm sau 1.200 mm - cu lungimi personalizate tăiate pentru a se potrivi înălțimii de la podea până la tavan a unității. Sistemul de îmbinări de interblocare permite conectarea și deconectarea panourilor fără a deteriora panourile în sine, ceea ce înseamnă că o cameră curată construită din panouri sandwich de calitate păstrează o valoare reziduală semnificativă ca activ reconfigurabil. Pentru producătorii de produse farmaceutice care trebuie să-și adapteze aspectul instalațiilor la portofoliile de produse în schimbare, sau pentru producătorii de electronice care trebuie să extindă capacitatea camerei curate ca răspuns la noile linii de produse, această reconfigurabilitate se traduce direct în cheltuieli de capital mai mici și timp de producție mai rapid în comparație cu abordările convenționale de construcție.

Viteza de instalare este un alt avantaj cheie al sistemului de panouri modulare. O incintă completă de cameră curată - pereți, tavan, uși, ferestre și pătrunderi de serviciu - poate fi instalată de o echipă de antreprenori specialiști într-o fracțiune din timpul necesar pentru a construi un spațiu echivalent folosind metode tradiționale de construcție. Panourile sosesc la fața locului prefabricate la dimensiuni exacte, necesitând doar asamblare și etanșare, mai degrabă decât procesul de construcție secvențială multi-comerț pe care îl necesită construcția convențională. Această cronologie de instalare comprimată reduce timpii de punere în funcțiune a instalației și permite operațiunilor de producție să înceapă să genereze venituri mai devreme.

Industrii care se bazează pe panouri sandwich pentru camere curate

Combinația unică de proprietăți oferită de panourile sandwich pentru camere curate le face sistemul de construcție specificat într-o gamă largă de industrii în care controlul contaminării este o cerință de reglementare sau un imperativ al calității produsului.

• Producție farmaceutică: Unitățile de producție de medicamente reglementate de GMP necesită camere curate clasificate de la ISO 5 la ISO 8 (GMP Grade A până la D) pentru diferite etape de fabricație. Panourile sandwich pentru cameră curată cu miez de vată minerală și fețe din oțel inoxidabil sau acoperite cu PVDF sunt specificațiile standard, care îndeplinesc atât cerințele de suprafață igienice ale ghidurilor GMP, cât și cerințele de siguranță la incendiu ale reglementărilor unităților farmaceutice.
• Producția de semiconductori și electronice: Instalațiile de fabricare a plachetelor pentru producția de semiconductori necesită cele mai stricte clasificări pentru camerele curate - ISO 1 la ISO 5 - unde chiar și particulele submicronice pot distruge loturi întregi de plachete în valoare de milioane de dolari. Sistemele de panouri din aceste instalații trebuie să fie compatibile cu sistemele de filtrare HEPA și ULPA de eficiență ultra-înaltă și cu modelele precise de flux de aer laminar care protejează suprafețele plachetelor în timpul procesării.
• Fabricarea dispozitivelor medicale: Producția de dispozitive medicale implantabile, echipamente sterile de diagnostic și instrumente chirurgicale conform ISO 13485 și FDA 21 CFR Part 820 necesită medii de cameră curată în care atât contaminarea cu particule, cât și contaminarea microbiană sunt controlate riguros. Suprafețele panourilor trebuie să reziste protocoalelor validate de curățare și sterilizare aplicate în timpul calificării unității.
• Biotehnologie și terapie genică: Producerea de produse biologice, terapii celulare și terapii genetice implică lucrul cu sisteme biologice vii care sunt extrem de sensibile la contaminare. Carcasele cu panouri sandwich pentru camere curate pentru aceste aplicații trebuie să atingă și să mențină cele mai înalte niveluri de control al mediului, oferind în același timp caracteristicile de izolare de biosecuritate necesare atunci când se lucrează cu agenți biologici.
• Prelucrarea alimentelor și a băuturilor: Zonele de producție alimentară cu îngrijire ridicată și cu risc ridicat - cum ar fi procesarea cărnii gata de consumat, producția de formule pentru sugari și umplerea aseptică a băuturilor - folosesc panouri sandwich pentru camere curate pentru a crea zone de igienă controlată care împiedică contaminarea încrucișată între zonele de procesare și protejează produsele de pericolele microbiologice din mediu.

Specificații cheie de verificat atunci când selectați panouri sandwich pentru cameră curată

Având în vedere rolul critic pe care panourile sandwich pentru camerele curate îl joacă în strategia de control al contaminării unei instalații, deciziile privind specificațiile și achizițiile trebuie luate cu diligență tehnică riguroasă. Următorii parametri trebuie verificați în raport cu cerințele proiectului înainte de a vă angaja către un furnizor de panouri:

• Certificare pentru acoperirea suprafeței: Confirmați că învelișul orientat spre cameră a fost testat și certificat independent pentru rezistența la agenții de curățare și dezinfectanții specifici care vor fi utilizați în procedura de curățare validată a unității. Solicitați rapoarte de testare a rezistenței chimice, nu doar revendicări ale furnizorilor.
• Clasificarea performanței la foc: Verificați dacă sistemul de panouri, inclusiv atât paramentele, cât și miezul, are clasificarea la incendiu necesară conform standardului de reglementare a clădirilor aplicabil (EN 13501-1 în Europa, certificare UL în America de Nord) pentru tipul de ocupare și jurisdicția unității.
• Transmisie termică (valoare U): Confirmați că grosimea panoului și specificațiile de bază ating valoarea U necesară pentru obiectivele de performanță termică ale unității, în special pentru camerele curate care mențin temperaturi semnificativ peste sau sub mediul ambiant pentru a susține procesele de producție.
• Spațiul panoului și capacitatea de încărcare: Pentru panourile de tavan care se întind între suporturile structurale, verificați deformarea panoului și capacitatea portantă sub greutatea combinată a panoului însuși, orice echipament montat pe tavan și sarcina distribuită din plenul HVAC de mai sus.
• Date de etanșeitate a sistemului de îmbinare: Solicitați date de testare - nu doar revendicări de proiectare - care demonstrează performanța de etanșeitate a sistemului de îmbinare a panoului sub diferențele de presiune la care va funcționa instalația, pentru a confirma că anvelopa va atinge clasificarea de scurgere necesară după instalare.

Panoul sandwich pentru cameră curată este unic deoarece consolidează funcțiile structurale, termice, igienice, de siguranță și de control al contaminării într-un singur element de construcție, pre-proiectat, pe care sistemele standard de construcție nu îl pot replica. Pentru orice unitate în care integritatea unui mediu controlat determină în mod direct siguranța produsului, conformitatea cu reglementările și viabilitatea comercială, panoul sandwich pentru cameră curată nu este pur și simplu o opțiune preferată - este soluția proiectată care face posibil mediul controlat.
