Dacă ați lucrat vreodată într-o fabrică farmaceutică, într-o cameră curată de semiconductori, într-o farmacie de combinare a unui spital, într-un laborator de biosecuritate sau chiar într-o unitate de producție alimentară de ultimă generație, aproape sigur ați folosit sau ați trecut pe lângă o cutie de trecere. Pentru cei neinițiați, arată ca un dulap din oțel inoxidabil construit într-un perete cu două uși interblocate. Pentru oamenii care depind de el în fiecare zi, este un dispozitiv esențial de control al contaminării, care menține mediile curate curate, permițând în același timp materialelor să intre și să iasă.
Cum transferi obiecte între două lumi – una sterilă, alta nu – fără a lăsa vreodată acele lumi să se atingă?
Acesta este miracolul liniștit, de zi cu zi, realizat de o cutie modestă din oțel inoxidabil încorporată în perete și motivul pentru care sunteți pe cale să descoperiți de ce umila cutie de trecere este una dintre cele mai importante echipamente din mediile moderne controlate.

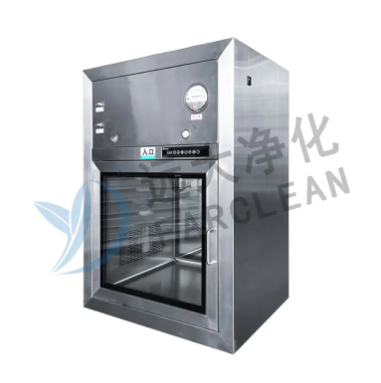

Ce este exact a Cutie de trecere ?
O cutie de trecere este o cameră etanșă, cu uși duble, construită printr-un perete care separă două zone cu grade de curățenie, regimuri de presiune sau niveluri de pericol diferite.
Se compune din:
- O ușă care se deschide în partea superioară
- O ușă care se deschide în partea de grad inferior sau de grad inferior
- Un sistem de interblocare fiabil care garantează că ambele uși nu pot fi niciodată deschise simultan
- O fereastră de vizualizare transparentă și rafturi interioare
- Caracteristici opționale, cum ar fi filtrarea HEPA/ULPA, lămpile UV-C sau decontaminarea cu peroxid de hidrogen
Singurul scop: permite transferul sigur și controlat al materialelor, menținând în același timp integritatea cascadelor de presiune a aerului, a numărului de particule și a barierelor de biosecuritate/reținere.
De ce există cutiile de trecere
Problema fundamentală pe care o rezolvă este simplă: aveți un spațiu cu o curățenie ridicată și trebuie să transferați articole în sau să eliminați deșeurile fără a compromite curățenia sau nivelul de biosecuritate al spațiului respectiv.
Deschiderea unei uși normale între un coridor murdar și o cameră curată ar distruge imediat cascada de presiune și ar permite mii de particule și microbi să pătrundă în grabă. O cameră pentru halate ajută, dar chiar și personalul îmbrăcat complet este încă cea mai mare sursă de contaminare. Cutia de trecere este o soluție mecanică care permite materialelor să se miște în timp ce oamenii rămân pe părțile lor respective.
Cum funcționează sistemul de interblocare
Majoritatea cutiilor de trecere folosesc o interblocare pur mecanică - fără electricitate, fără software, practic zero rata de eșec pe parcursul deceniilor de funcționare 24/7.
Când o ușă este deschisă, un steag de oțel sau un balansier blochează fizic zăvorul opus. Numai când prima ușă este complet închisă și blocată, dispozitivul de blocare eliberează a doua ușă. Interblocarele electromagnetice, pneumatice și inteligente sunt disponibile pentru aplicații specializate, dar mecanica rămâne standardul de aur pentru instalațiile GMP.
Materiale și finisaje care îndeplinesc așteptările reglementărilor
- Oțel inoxidabil 316L – obligatoriu pentru agenții sporicizi agresivi și medicamentele puternice/periculoase
- Oțel inoxidabil 304 – potrivit pentru utilizarea standard în farmacii și farmacii spitalicești
- Suprafețe interioare electrolustruite – curățare mai ușoară și aderență redusă a particulelor
- Opțiuni sigure pentru ESD și vopsite cu pulbere pentru electronice și zone non-GMP
Aplicații principale
- Camere curate farmaceutice și biotehnologice (linii de umplere, procesare aseptică)
- Producția de microelectronice și semiconductori
- Farmacii de preparate sterile de spital
- Laboratoare de nanotehnologie
- Vivarii și instalații pentru animale
- Laboratoare de nivel 2, 3 și 4 de biosecuritate
- Instalații nucleare (trecerile pentru torpedo)
- Producția de produse alimentare și cosmetice cu grad ridicat de izolare
- Laboratoare criminalistice
- Zone de asamblare curate în domeniul aerospațial
Tipuri de cutii de trecere
A. După tipul de interblocare
- Interblocare mecanică
- Interblocare electromagnetică
- Interblocare pneumatică
B. Prin flux de aer și filtrare
- Pasiv (fără ventilator sau filtru - se bazează pe cascada de presiune a încăperii)
- Activ/Alimentat cu ventilator cu filtrare HEPA sau ULPA pe alimentare și/sau evacuare
- Treci cu flux laminar (LAF vertical sau orizontal în interiorul camerei)
- Pass-through de bio-decontaminare (sisteme integrate H₂O₂ sau UV-C)
C. După configurația ușii
- Standard cu două uși (cel mai comun)
- Treci pentru cărucioare (la nivelul podelei, suficient de mari pentru cărucioare sau paleți)
- Montat pe podea sau stil „tunel” pentru echipamente grele
- Pass-throughs cu grad de incendiu (evaluare 1–3 ore)
- Pereți dubli cu spațiu interstițial pentru gaz de sterilizare
D. După material
- Oțel inoxidabil 304 sau 316L (standard farmaceutic)
- Oțel laminat la rece acoperit cu pulbere (cost mai mic, zone non-GMP)
- Versiuni sigure ESD pentru electronice
- Sticlă acrilică sau călită pentru monitorizare vizuală sau cu buget redus
E. Versiuni specializate
- Pass-through UV (lămpi UV-C încorporate pentru decontaminarea suprafeței)
- Peroxid de hidrogen (VHP) treceri
- Sisteme cu port de transfer rapid (RTP).
- Pass-through de cântărire cu balanță de precizie integrată
- Pass-through frigorifice
Caracteristici cheie pe care le veți întâlni
- Sistem de interblocare cu indicatoare vizuale/acustice
- Rotirea ușii la 270° sau 180° (270° permite ușii să se plieze pe perete și facilitează curățarea)
- Fereastră de vizualizare din sticlă călită sau policarbonat
- Iluminare interioara LED sau fluorescenta
- Rafturi din oțel inoxidabil (fixe sau detașabile)
- Senzori de stare uși și ieșiri de alarmă către BMS
- Porturi de testare a scurgerilor filtrului HEPA
- Manometre magnetice sau digitale
- Deblocare cu buton sau fără atingere (in infraroșu).
- Opțiune clapete antifoc
- Știfturi de împământare (modele ESD)
Considerații de instalare
- Decuparea peretelui trebuie să fie precisă (de obicei încadrată cu unghi inoxidabil
- Camerele curate cu presiune pozitivă plasează de obicei alimentarea HEPA în partea superioară
- Camerele de izolare cu presiune negativă plasează evacuarea HEPA pe partea murdară
- Etanșantul dintre cadru și perete trebuie să fie din silicon și sudat continuu pe partea curată
- Interblocări electrice de obicei 24 V DC pentru siguranță
- Trecerile cărucioarelor necesită adesea o podea sau o rampă întărită
Validare și calificare
Teste tipice:
- Verificarea funcției de interblocare
- Integritatea etanșării ușii
- Test de scurgere la instalarea filtrului HEPA
- Viteza și uniformitatea fluxului de aer
- Numărarea particulelor în interiorul camerei cu ambele uși închise
- Test de recuperare
- Maparea dozei UV
- Dezvoltarea ciclului VHP și uciderea indicatorului biologic
Curatenie si intretinere
- Zilnic: ștergeți interiorul cu 70% IPA sau dezinfectant aprobat
- Săptămânal/lunar: scoateți rafturile și curățați în spate
- La fiecare 6–12 luni: test de integritate a filtrului HEPA și inspecție a garniturii
- Înlocuiți lămpile UV la fiecare 9 000–12 000 de ore
- Lubrifiați pivoții de blocare mecanică cu unsoare alimentară
Greșeli comune
- Subdimensionarea camerei → obiectele se blochează → ușile personalului → deteriorarea interblocării
- Instalarea unei cutii pasive între două camere cu clasificare identică → blocaj inutil
- Am uitat să specificați inoxidabil 316L pentru agenți de curățare corozivi sau zone de manipulare a acidului
- Fără fereastră de vizualizare → utilizatorii deschid ambele uși pentru a „vedea” dacă se află ceva înăuntru
- Localizarea căsuței de trecere într-un coridor cu trafic intens → lovitură constantă și lovituri
Alegerea dimensiunii interne potrivite pentru cutia dvs. de trecere
În facilitățile din lumea reală, dimensiunile interne pe care le veți întâlni cel mai adesea se încadrează în trei categorii practice:
- Mic: 300 × 300 × 300 mm până la 450 × 450 × 450 mm Perfect pentru seringi, fiole mici, dopuri, documente sau mostre de laborator.
- Mediu / Standard: 600 × 600 × 600 mm Adăpostește cu ușurință tăvi sterile, truse de scule, pungi IV și instrumente mici, fără a pierde spațiu pe podea.
- Mari / Tipuri de cărucioare: 900 × 900 × 900 mm și mai mari, până la 1200 × 1200 × 2000 mm sau mai mult Proiectat pentru cărucioare rulante, 800 × 600 mm sau 1000 × 800 mm, cărucioare de blocare sau chiar paleți izolatori mici.
Regulă practică pe care o oferim întotdeauna managerilor și arhitecților de unități: adăugați cel puțin 150–200 mm de spațiu liber în fiecare direcție (lățime, adâncime și înălțime) în jurul articolului cel mai mare sau al celui mai greu articol pe care vă așteptați să îl transferați în mod obișnuit. Acest spațiu suplimentar asigură:
- Ușile se închid fără probleme chiar și atunci când un operator plasează elementul ușor decentrat
- Aerul poate circula corect în unități active sau cu flux laminar
- Rafturile pot fi îndepărtate pentru curățare fără a lupta cu sarcina
- Nu veți deteriora garniturile și nu veți zgâria componentele scumpe
Respectarea acestei reguli simple de tampon de 150–200 mm elimină aproape complet frustrarea zilnică (și eventuala deteriorare a interblocării) care vine de la o cameră subdimensionată.
O cutie de trecere este unul dintre acele dispozitive care este plictisitoare până când nu aveți una - atunci devine cel mai mare risc de contaminare din instalația dvs. Atunci când este specificat, instalat și întreținut corespunzător, este o modalitate ieftină, fiabilă și conformă cu reglementările de a muta materialele între zonele de curățenie fără a întrerupe vreodată izolarea sau cascada de presiune.
Indiferent dacă proiectați o nouă cameră curată, modernizați o farmacie existentă sau pur și simplu încercați să înțelegeți de ce dulapul din inox din perete nu vă permite să deschideți ambele uși simultan, acum știți în esență tot ce merită să știți despre cutiile de trecere.
