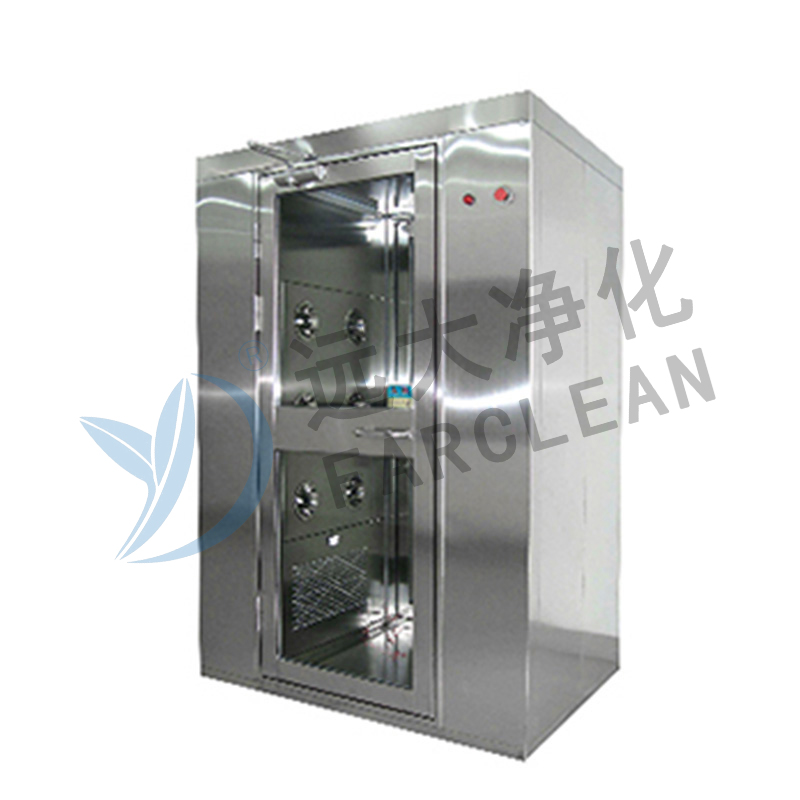

În mediile controlate meticulos ale camerelor curate - unde o singură particulă sau microorganism poate compromite procesele sensibile - Duș de aer reprezintă o barieră defensivă indispensabilă. Mai mult decât o simplă cameră, este un bloc aerian de decontaminare extrem de proiectat, conceput pentru a îndepărta contaminanții de suprafață din personal și materiale înainte Intră în miezul steril. Acționând ca gardian vigilent la prag, dușurile aeriene sunt fundamentale pentru menținerea nivelurilor de puritate stricte necesare în industriile, de la fabricarea semiconductorilor până la producția farmaceutică și cercetarea biotehnologiei.
Misiunea de bază: prevenirea transferului de contaminare
Camerele curate mențin clasificări ISO specifice (de exemplu, clasa ISO 5, clasa 7) prin controlul riguros al particulelor aeriene. Personalul, în ciuda purtării de haine specializate în cameră curată (costume de iepuraș, hote, cizme), rămâne surse potențiale semnificative de contaminare. Acestea vărsă celule ale pielii, păr, fibre și microorganisme. Materiale și echipamente care intră în camera curată transportă particule de suprafață. Funcția critică a dușului de aer este să interceptați și eliminați acești contaminanți în punctul de intrare .
Cum funcționează: un viscol de aer filtrat
Un duș de aer funcționează pe un principiu simplu, dar extrem de eficient: Jeturi de aer cu viteză mare, HEPA sau ULPA . Iată procesul tipic:
-
Intrare: Personalul sau materialele intră în dușul de aer printr -o ușă. Ambele uși sunt interblocat - O singură ușă poate fi deschisă simultan pentru a împiedica aerul nefiltrat să ocolească dușul și să intre în camera curată.
-
Activare: Senzorii detectează prezența, declanșând ciclul de duș. Semnalele audibile sau vizuale indică activarea.
-
Blast de aer de mare viteză: Duzele puternice, poziționate strategic, în pereți și tavan (și uneori podea) emit jeturi de aer filtrate ultra-curat, HEPA/ULPA la viteze mari (de obicei 20-25 m/s/4000-5000 ft/min).
-
Spălarea suprafeței: Aerul turbulent, cu viteză mare, dislocă fizic particulele libere (praf, fibre, fulgi de piele) și microorganisme care aderă la suprafața hainelor, mănușilor, ochelarilor și materialelor.
-
Îndepărtarea contaminantului: Contaminanții dislocați sunt capturați imediat de grilele de admisie, de obicei situate lângă podea și trași în sistemul de filtrare al dușului de aer.
-
Filtrare și recirculare: Aerul contaminat trece prin pre-filters (pentru a capta resturi mai mari) și apoi filtrele principale HEPA (aer de înaltă eficiență) sau ulpa (aer de penetrare ultra-scăzut). Filtrele HEPA elimină 99,97% din particule ≥0,3 microni, în timp ce filtrele ULPA elimină 99,999% din particule ≥0,12 microni. Aerul curățat este apoi recirculat înapoi la duze.
-
Completarea ciclului și ieșirea: După un timp de ciclu prestabilit (de obicei 15-30 de secunde pentru personal, mai lung pentru căruțe/materiale), jeturi de aer se opresc. Un indicator semnalează că este sigur să deschizi ușa interioară către camera curată.
Componente cheie ale unui duș de aer eficient:
-
Incintă: Construit din materiale netede, care nu se vărsate (de obicei oțel inoxidabil 304 sau 316 sau oțel acoperit cu pulbere). Construcția perfectă minimizează capcanele de particule.
-
Suflantă de înaltă eficiență: Oferiți fluxul de aer de mare volum mare, de mare viteză. Adesea viteză variabilă pentru optimizare.
-
Sistemul de filtrare HEPA/ULPA: Inima unității. Filtrarea în mai multe etape (pre-filtru HEPA/ULPA) asigură puritatea aerului. Integritatea filtrului este primordială.
-
Dururi de aer: Poziționat strategic pentru o acoperire optimă și turbulență pe întreaga suprafață a personalului/materialelor. Duzele reglabile sporesc eficacitatea.
-
Grilele de admisie: Situat pentru a capta eficient aerul contaminat, de obicei scăzut pe pereți sau pe podea.
-
Sistem de control: Controller logic programabil (PLC) sau gestionarea microprocesorului:
-
Cronometrarea ciclului și secvența
-
Controlul vitezei/fluxului de aer
-
Logica interblocată (siguranța ușii)
-
Sisteme de alarmă (Clog de filtru, defecțiune a ușii, flux de aer scăzut)
-
Interfață de utilizator (afișare, buton de pornire)
-
-
Uși interblocate: Caracteristica critică de siguranță și retenție. Interbatele electromecanice sau magnetice împiedică ambele uși să se deschidă simultan. Ușile glisante automate sunt frecvente.
-
Iluminat: Corpuri sigilate, compatibile cu camera curată.
-
Caracteristici opționale:
-
Grilele de podea pentru fluxul de aer de jos (curățare îmbunătățită a materialelor).
-
Bare ionizante pentru a neutraliza sarcina statică (reduce adeziunea particulelor).
-
Prompturi vocale sau afișaje multilingve.
-
Material Pass-throughs (block-uri mai mici pentru instrumente/piese).
-
Înregistrarea datelor pentru înregistrări de conformitate.
-
De ce dușurile aeriene sunt esențiale: beneficii
-
Reducerea semnificativă a particulelor: Poate elimina 80-95% din particulele de suprafață din personal și materiale.
-
Protejează integritatea camerei curate: Împiedică contaminanții externi să încalce mediul controlat, menținând clasificarea ISO.
-
Reduce riscul de contaminare a produsului: Crucial pentru randamentul în semiconductori și sterilitate în farmaceutică/biotehnologie.
-
Extinde viața filtrului HEPA: Prin captarea contaminării în vrac înainte Intră în camera principală, filtrele primare HEPA durează mai mult și funcționează mai eficient.
-
Aplică disciplina de acces: Acționează ca un punct de memento și procedură fizică pentru practicile adecvate de control al contaminării.
-
Controlul contaminării rentabile: Mult mai eficient decât să te bazezi exclusiv pe sistemul propriu de manipulare a aerului curat pentru a dilua și elimina contaminanții aduși de personal.
Aplicații critice: unde puritatea este primordială
-
Fabricare semiconductor și microelectronică: Protejarea napolitanelor și a chipsurilor de particule ucigașe în timpul fotolitografiei, gravurii și asamblării (clasa ISO 1-5).
-
Fabricare farmaceutică: Asigurarea sterilității în liniile de umplere aseptice, producția de vaccinuri și manipularea API sterilă (clasa ISO 5/gradul A).
-
Biotehnologie și științe ale vieții: Prevenirea contaminării în laboratoarele de cultură celulară, ingineria țesuturilor și cercetarea genetică.
-
Fabricarea dispozitivelor medicale: Critic pentru asamblarea și ambalajele dispozitivului steril.
-
Aerospațial: Optică de precizie, sisteme laser și ansamblu prin satelit, unde particulele pot afecta performanța.
-
Cercetare și producție în nanotehnologie: Unde chiar și particulele la nano -scală pot perturba procesele.
-
Camere de izolare a spitalului și laboratoare: Puncte de intrare pentru reținere la nivel înalt (BSL-3/4) sau medii de protecție (de exemplu, pentru pacienții imunocompromisi).
Considerații de proiectare și factori de selecție
Alegerea dușului de aer potrivit necesită o analiză atentă:
-
Clasificarea camerei curate: Dictează eficiența de filtrare necesară (HEPA vs. ULPA) și potențialul vitezei de aer.
-
Debit: Numărul de personal/materiale care intră pe oră. Determină dimensiunea (o singură persoană, mai multe persoane, walk-in, trecere) și nevoile de timp ale ciclului.
-
Personal vs. Focus Material: Dușurile de personal se concentrează pe acoperirea corpului. Dușurile de material/căruță au nevoie de duze de podea și dimensiuni mai mari.
-
Model de flux de aer și viteză: Amplasarea duzei și viteza trebuie să asigure acoperirea completă și spălarea eficientă. Viteza minimă de obicei 20 m/s (4000 ft/min).
-
Filtrare: HEPA (clasa ISO 5-8) sau ULPA (clasa ISO 1-5)? Dimensiunea filtrului și accesibilitatea pentru testare/schimbare.
-
Material de construcție: Oțelul inoxidabil (304, 316) este preferat pentru durabilitate și curățare. Oțelul acoperit cu pulbere poate fi potrivit pentru zone mai puțin stricte.
-
Sistem de control și caracteristici: Nivelul necesar de automatizare, alarme, jurnal de date, interfață de utilizator.
-
Interblocări: Fiabilitate și tip (mecanic, magnetic).
-
Dimensiune și aspect: Trebuie să se potrivească spațiului de rochie/spațiu aerian și să găzduiască mișcarea.
-
Conformitate: Îndeplinirea standardelor relevante (IEST, ISO 14644, GMP).
Întreținere: asigurarea performanței continue
Un duș de aer este la fel de bun ca întreținerea sa:
-
Înlocuirea regulată a filtrului: Filtrele pre-filters (frecvent) și HEPA/ULPA (conform monitorizării căderii de presiune sau înlocuirea programată). Eșecul filtrului face ca dușul să fie ineficient.
-
Testarea integrității filtrului: Testele periodice DOP (particule de ulei dispersate) sau PAO (polialfaolefină) pentru a verifica garniturile și eficiența HEPA/ULPA.
-
Verificarea vitezei fluxului de aer: Asigurarea duzelor îndeplinesc viteza specificată.
-
Curățare: Curățarea frecventă a pereților, podelelor, grilei și duzelor cu agenți compatibili cu camera curată. Dușul în sine nu trebuie să devină o sursă de contaminare.
-
Verificări de blocare a ușilor: Testare regulată pentru a asigura siguranța și reținerea.
-
Întreținerea suflantei și a motorului: Pe programul producătorului.
Tendințe viitoare: portari mai inteligenți, mai eficienți
-
Integrare avansată a senzorului: Contoarele de particule în timp real în interiorul dușului, oferind feedback imediat cu privire la eficacitatea decontaminării și declanșarea alarmelor dacă performanța scade.
-
Operațiune fără atingere și IoT: Senzori de mișcare, activare vocală, monitorizare la distanță a parametrilor de performanță (flux de aer, starea filtrului), alerte de întreținere predictivă.
-
Eficiență energetică: Controlul optimizat al suflantei (VFDS), aerodinamică îmbunătățită și proiecte de scurgere scăzută care reduc costurile operaționale.
-
Materiale îmbunătățite: Acoperiri antimicrobiene pe suprafețe interioare, și mai durabile și mai curatabile materiale.
-
Integrare cu controlul accesului: Conectarea completării ciclului de duș la accesul ușii camerei curate pentru conformitate forțată.
-
Modelarea avansată a fluxului de aer: Dinamica calculațională a fluidului (CFD) utilizată pentru a optimiza plasarea duzei și modelele de flux de aer pentru îndepărtarea maximă a particulelor.
Airlock-ul care nu este negociabil
Dușul de aer curat nu este un lux; Este un control fundamental al ingineriei esențiale pentru realizarea și menținerea nivelurilor critice de curățenie. Prin eliminarea agresivă a contaminanților de suprafață la punctul de intrare, acționează ca prima linie vitală de apărare, protejând miliarde de dolari în valoare de produs, cercetare sensibilă și sănătate umană. Eficacitatea sa se bazează pe un design adecvat, potrivit cu clasa Cleanroom, instalarea minuțioasă și angajamentul de neclintit pentru întreținerea și integritatea filtrului. Pe măsură ce tehnologiile curate de cameră avansau și standardele de control al contaminării devin din ce în ce mai stricte, dușul de aer va continua să evolueze ca o poartă mai inteligentă, mai eficientă și indispensabilă către mediile curat care determină progresul tehnologic și științific modern. Investiția într-un duș de aer bine proiectat și riguros, este o investiție în integritatea și succesul camerei curate în sine.
